電壓互感器電力體系中一般有四種接線方法，電壓互感器接線接地、相位等必須按嚴厲的接法，并且電壓互感器二次側禁止短路。

1）Vv接線方法：廣泛用于中性點絕緣

體系或經消弧線圈接地的35KV及以下的高壓三相體系，特別是10KV三相體系，接線來源于三角形接線，只是“口”沒閉住，稱為Vv接，此接線方法可以節省一臺電壓互感器，可滿足三相有功、無功電能計量的要求，但不能用于丈量相電壓，不能接入監督體系絕緣狀況的電壓表。

電壓互感器V/V接法

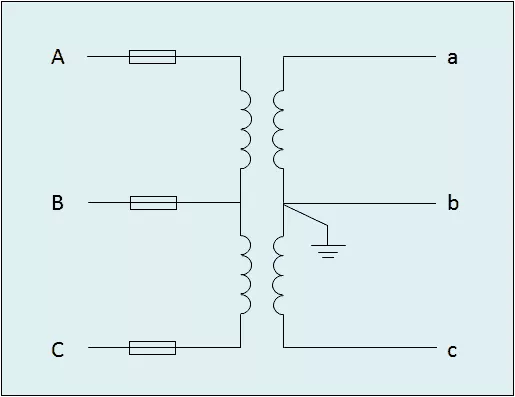

V/V接法原理圖

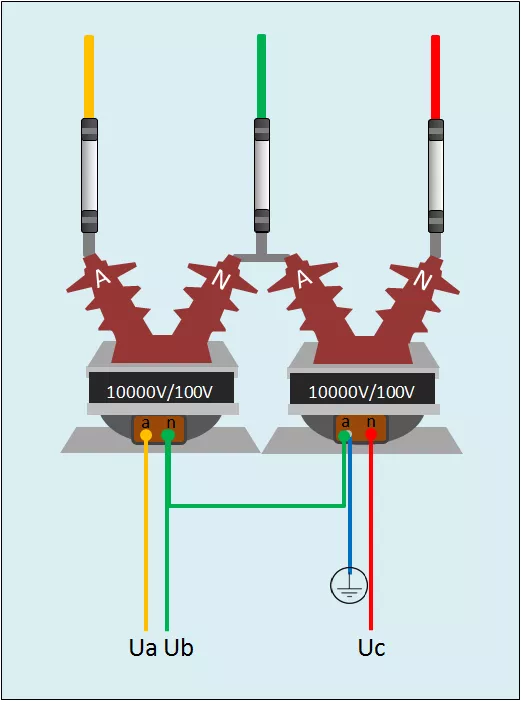

V/V接法3D示意圖

（2）Y,yn接線方法：主要采用三鐵芯柱三相電壓互感器，多用于小電流接地的高壓三相體系，二次側中性接線引出接地，此接線為了避免高壓側單相接地故障，高壓側中性點不允許接地，故不能丈量對地電壓。

電壓互感器Y/Y接法

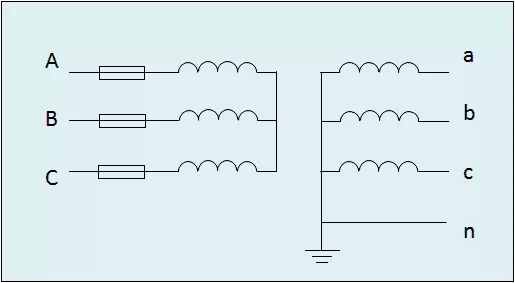

Y/Y接法原理圖

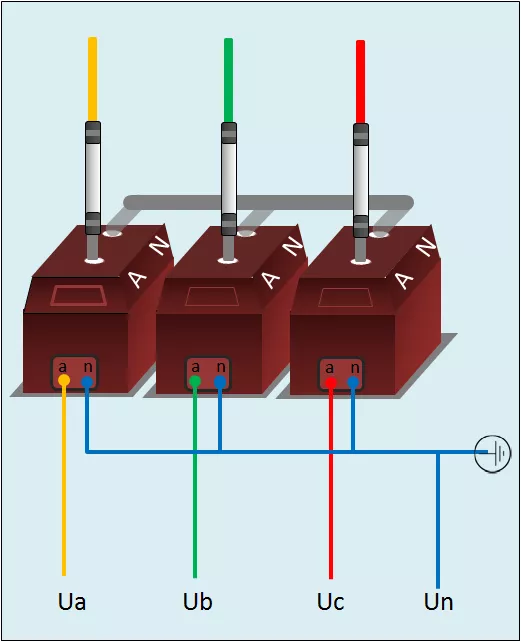

Y/Y接法3D示意圖

（3）YN,yn接線方法：多用于大電流接地體系。

（4）YN,yn,do接線方法：也稱為開口三角接線，在正常運行狀態下，開口三角的輸出端上的電壓均為零，假如體系產生一相接地時，其他兩個輸出端的出口電壓為每相剩下電壓繞組二次電壓的3倍，這樣便于交流絕緣監督電壓繼電器的電壓整定，但此接線方法在10KV及以下的體系中不采用。
